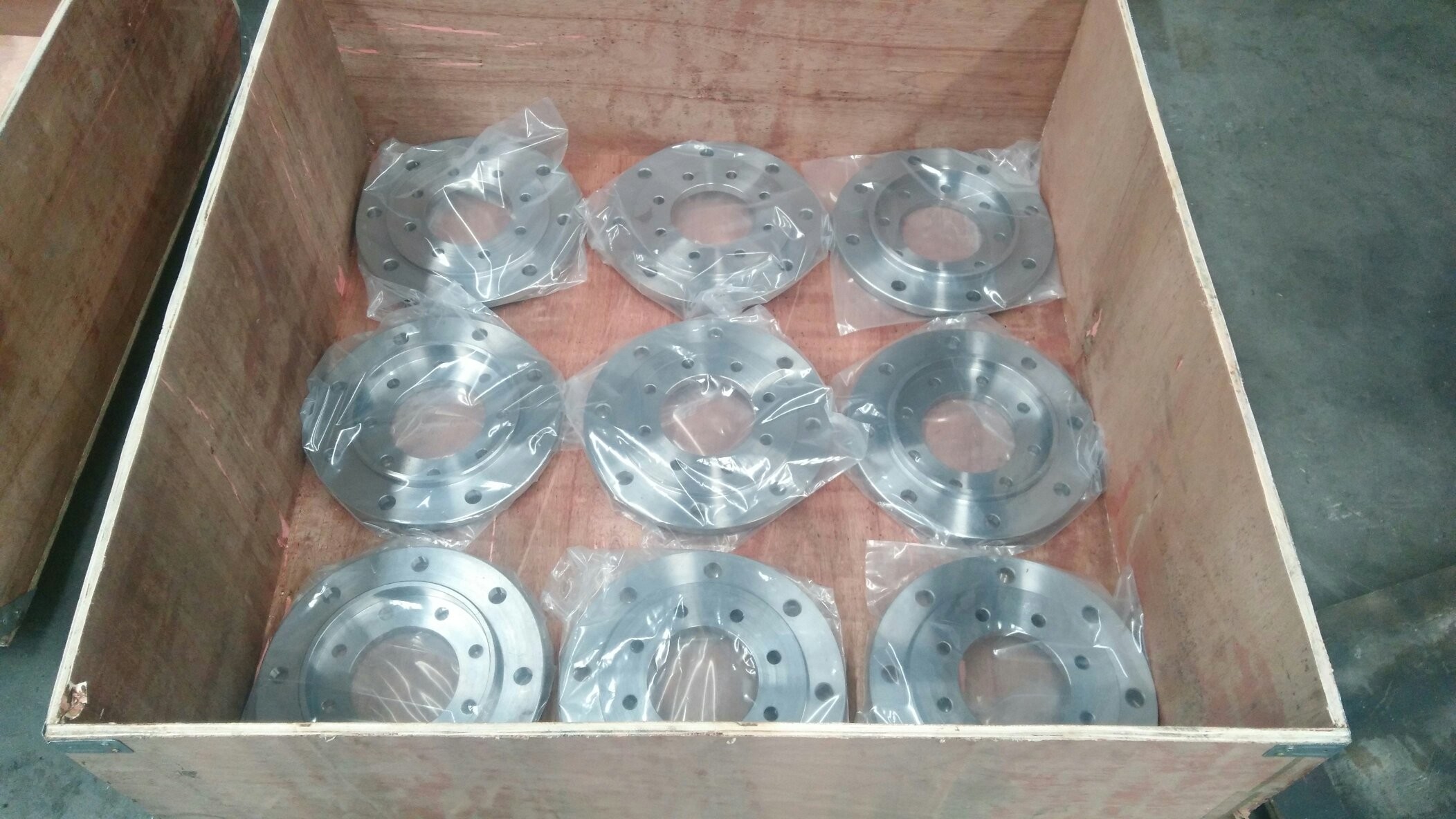

造られたステンレス鋼の板フランジEN1092 DN150 PN16 ANSIの標準

造られたステンレス鋼の板フランジEN1092 DN150 PN16 ANSIの標準の導入

フランジかフランジはフランジを付けたようになったり、別名フランジを付けたようになる。フランジはシャフト間の相互に連結された部分で、管端間の関係のために使用される;それらはまた減力剤のフランジのような2装置間の関係のために装置の入口そして出口のフランジとして、使用される。フランジの関係かフランジ接合箇所はフランジ、ガスケットおよびボルトが一組の結合された密封の構造として互いに接続される取り外し可能な関係を示す。管のフランジは準備中の取付けを配管するために使用されるフランジを示し装置で使用されて装置の入口および出口のフランジを参照する。フランジに穴があり、ボルトは堅く接続される2つのフランジを作る。フランジはガスケットによって密封される。フランジは通された関係（糸の関係）のフランジ、溶接のフランジおよびクリップ フランジに分けられる。フランジは組で使用される、ワイヤー フランジは低圧のパイプラインに使用し溶接されたフランジは4キログラムの上の圧力に使用することができる。2つのフランジ間のガスケットを加え、ボルトとのそれらを留めなさい。異なった圧力フランジに異なった厚さがあり、異なったボルトを使用する。ポンプおよび弁がパイプラインに接続されるとき、これらのの部分はまた対応するフランジの形に装置作られたり、別名関係フランジを付けたようになる。2つの平面の周囲でボルトで固定され、同時に閉まったどの関係の部品でも一般に排気ダクトの関係のような「フランジ」と、そのような部品「フランジ部品」と呼ぶことができる呼ばれる。しかしこの関係はフランジであると水ポンプ、間の関係のような装置のただの部品、水ポンプ「フランジ部品」の呼ぶことは容易ではない。より小さい物は、弁のような、「フランジ部品」と呼ぶことができる

分類
1.業界標準化学工業（HG）に従って:必要なフランジ（）、通されたフランジ（Th）、版の平らな溶接のフランジ（PL）、首のバット溶接のフランジ（WN）、首の平らな溶接のフランジ（そう）、ソケットの溶接のフランジ（SW）、バット溶接リング緩いフランジ（PJ/SE）、フランジ カバー（BL）を並べる平らな溶接リング緩いフランジ（PJ/RJ）フランジ カバー（BL） [2]。
2.石油化学（SH）業界標準に従って:通されたフランジ（PT）、バット溶接のフランジ（WN）、平らな溶接のフランジ（そう）、ソケットの溶接のフランジ（SW）、緩いフランジ（LJ）、フランジ カバー（示されていない）。
3.機械（JB）業界標準に従って:必要なフランジ、バット溶接のフランジ、版の平らな溶接のフランジ、バット溶接リング版の緩いフランジ、平らな溶接リング版の緩いフランジ、フランジを付けたようになるリング版の緩いフランジのフランジ、フランジ カバー。
4.国民の（GB）標準に従って:必要なフランジ、通されたフランジ、バット溶接のフランジ、首が付いている平らな溶接のフランジ、首、首の緩いフランジ、版の平らなフランジの溶接のフランジ、バット溶接リング版の緩いフランジ、平らな溶接リング版の緩いフランジ、フランジを付けたようになるリング版の緩いフランジ、フランジ カバーが付いているバット溶接リングが付いているソケットの溶接のフランジ。
材料
WCB （炭素鋼）、LCB （低温の炭素鋼）、LC3 （3.5%ニッケル鋼鉄）、WC5 （1.25%クロム0.5%のモリブデン鋼鉄）、WC9 （2.25%クロム）、C5 （5%のクロム0.5%のモリブデン）、C12 （9%のクロム1%のモリブデン）、CA6NM （4 （12%のクロム鋼鉄）、CA15 （4） （12%のクロム）、CF8M （316ステンレス鋼）、CF8C （347ステンレス鋼）、CF8 （304ステンレス鋼）、CF3 （304L）ステンレス鋼）、CF3M （316Lステンレス鋼）、CN7M （合金鋼）、M35-1 （Monel）、N7M （B） Hastelの合金、CW6M （C）のCY40 （Inconel）待ち時間Hastaのニッケル合金。

関係方法

フランジの関係はフランジの版の2管、管付属品または装置を最初に修理すること、2つのフランジの版間のフランジのパッドを加えることボルトとともに関係を完了するためにそれらを留める。管付属品および装置は既にまたフランジを付けたようになった関係である自身のフランジを備えている。フランジの関係はパイプラインの構造の重要な関係方法である。フランジの関係は使いやすく、より大きい圧力に抗できる。産業配管では、家内で、管の直径は小さく、それは低圧であり、フランジの関係は目に見えない。ボイラー室か生産の場所にいれば、どこでもフランジを付けたようになった管および装置がある。[1]
関係方法に従って、フランジの結合方式はに分けることができる:版の平らな溶接のフランジ、首が付いている平らな溶接のフランジ、首が付いているバット溶接のフランジ、ソケットの溶接のフランジ、通されたフランジ、フランジ カバー、首の緩いフランジが付いているバット溶接リング、平らな溶接リング緩いフランジ、リング開先面のフランジおよびフランジ カバー、大口径の平らなフランジ、大口径の高い首のフランジ、8特性の盲目の版、バット溶接リング緩いフランジ、等。

使用
フランジによい広範囲の性能があるので、化学薬品で広く利用されている、構造、給水、排水、石油、ライトおよび重工業、冷凍、公衆衛生、配管、防火、電力、大気および宇宙空間、造船業および他の基本的なプロジェクト。
関連の部門
（1）フランジを減らすこと
製品名:減力剤のフランジ
技術的な変数:国民の標準に従って
品質規格:州によって作り出される関連した標準の厳密な調和で製造される
製品仕様書:DN15-DN2000
プロダクト包装:木箱または他
プロダクト色:金属色
製品の機能:anti-corrosion、酸およびアルカリの抵抗、長い耐用年数、等、適正価格の計算、滑らかな表面、酸およびアルカリの抵抗の高温抵抗、美しい出現、強い質の性能。
工程:製造、中型の版の切断、中型の版の圧延、等を造る専門の全面的な鍛造材。
処理方法:高精度CNCは回転の、通常の旋盤の仕上げ、アルゴナーク溶接、等を旋盤にかける。
わずかな圧力sch5s、sch10s、sch20s、sch30s、sch40s、等。
製造の標準:国民の標準、アメリカの標準、ロシアの標準、日本の標準、等。
材料:201、304.316.316L.0Cr18Ni9.321.202、等。
適用:水保護、電力、発電所、管付属品、企業、圧力容器、等で広く利用された。
関係方法:ナット、ボルト継手はフランジを付けたようになる。
（2）ステンレス鋼のフランジ
製品名:ステンレス鋼のフランジ
指定:1/2の″ ~240の″ （10-6000）
圧力クラス:0.6MPa | 32MPa、150Lb | 2500Lb、PN0.25-PN42.0
材料:304の304L、321、316、316L、310Sおよび他の材料
化学業界標準の大臣:HG5010-52~HG5028-58、HGJ44-91~HGJ65-91、HG20592-2009 （PNシリーズ）、HG20615-2009 （Calssシリーズ）
適用:ボイラーおよび圧力容器、石油、化学薬品、造船業、薬剤、冶金学、機械類、食糧および他の企業。
（3）圧力容器のフランジ
製品名:圧力容器のフランジ
指定:DN300~3000
プロダクト ノート:圧力容器のフランジの塗布の企業:HVACの力、建物の給水、圧力容器の付属品、圧力管付属品。
製品カテゴリ:フランジ シリーズ
適用企業:HVACの力、建物の給水、圧力容器の付属品、圧力管の付属品。
適用技術的な変数
シールのわずかな圧力PN、MPa （棒） 0.6 1.0 1.6 2.5 4.0 6.4
凹面および凸の表面（MFM） DN1300~3000 DN300~3000 DN400~2000 DN300~800
溝形の表面（TG） DN1300~3000 DN300~3000 DN300~3000 DN300~800
完全な平面（FF） DN300~3000 DN300~3000 DN300~3000 DN300~800
（4）平らな溶接のフランジ
平らな溶接のフランジは版の平らな溶接のフランジおよびネックの平らな溶接のフランジを含んでいる。
版の平らな溶接のフランジ（PL）

平らな溶接のフランジは2.5MPaを超過しないわずかな圧力の鋼管の関係のために適している。平らな溶接のフランジの密封表面は3つのタイプに作ることができる:滑らか、凹面凸舌および溝。滑らかで平らな溶接のフランジの適用は最も大きい。それは低圧の非浄化された圧縮空気および低圧の循環水のような大抵中型の条件が比較的穏やかなとき使用される。

平らな溶接首のフランジ（そう）
フランジの剛性率および軸受け容量を改善する首が付いている平らな溶接のフランジの首の高さはより低い。バット溶接のフランジと比較されて、溶接の作業負荷は大きい、溶接棒の消費は高く、高温および高圧の、繰り返された曲げおよび温度の変動に抗できないが場所に取付けることは便利でありより普及している溶接の継ぎ目を強く打ち、摩擦するプロセスは省略することができる。
（5）首（WN）が付いているバット溶接
バット溶接フランジ:首のフランジの溶接は頻繁に「高いピボット」フランジと言われる。その目的はそれによりフランジの基盤の高い応力集中を減らす配管へ圧力を、移すことである。首のフランジの溶接は固有の構造価値によるフランジを提供する最もよい設計バット溶接である。但し、価格はプロダクトの工程が複雑であるので、比較的高い。
通された（通された）フランジ:通されたフランジは糸と接続される。しかしプロダクトの中心に管に相当して糸のサイズがある。その主な利点ははんだ付けしないでことを組み立てることができることである。
フランジの滑走:管が溶接する前に単一のフランジに入るので滑ってフランジにより低いピボットがある。それは外で漏出を防ぐために十分な強さを提供するために中溶接され。
ラップのフランジ:ラップのフランジは実際に厳密それを除く同じ滑走のフランジ、である穴とフランジの競争間の半径である。半径がラップの切株の端を収容するフランジを持っていることは必要である。通常、ラップのフランジおよびラップの切株はアセンブリ システムの端に一緒に合う。
ソケットの溶接フランジは穴および反対の穴のサイズがある以外、同じようなスリップのフランジである。管と反対の穴の一致は管が滑走のフランジと同じようなフランジに挿入されるようにする。より小さい穴の直径は同じ管に一致させるIDと同じである。拘束は底にとどまる配管のために設計されている肩の袖として機能する作り付けの穴である。これはソケットの溶接フランジを使用するとき流れの制限を除去する。
（6）ソケットの溶接のフランジ（SW）
ソケットの溶接のフランジ

密封表面の形態:上げられた表面（RF）、凹面凸の表面（MFM）、溝形の表面（TG）、リング関係の表面（RJ）
材料:炭素鋼:ASTM A105、20#、Q235、16Mn、ASTM A350 LF1、LF2 CL1/CL2、LF3 CL1/CL2、ASTM A694 F42、F46、F48、F50、F52、F56、F60、F65、F70;
合金鋼:ASTM A182 F1、F5a、F9、F11、F12、F22、F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ、35CrMoV、45CrMo、等。
製造の標準:ANSI B16.5、GB/T9117.1-2000-GB/T9117.4-200、等。
（7）通されたフランジ（TH）
通されたフランジのわずかな直径:DN8 | DN100働き圧力:1.0 | 2.5 （MPa）版によって通されるフランジ材料:ステンレス鋼、炭素鋼、合金鋼。
通されたフランジの塗布:防火のような産業および市民管の、ガス、熱く、冷水、空気調節、空気圧の管、オイル管、器械、油圧管、等締まり、密封する糸のために適した。
フランジ カバー（BL）
フランジ カバー、別名ブランク フランジは管のプラグを密封するのに使用されている中間の穴なしに、フランジである。多くのタイプの平面、凸の表面、凹面凸の表面、溝形の表面およびリング関係の表面を含むシーリング表面が、ある。
密封表面:平面（FF）、上げられた表面（RF）、凹面および凸の表面（MFM）、溝形の表面（TG）、リング関係の表面（RJ）
生産材料:
炭素鋼:ASTM A105、20#、Q235、16Mn、ASTM A350 LF1、LF2 CL1/CL2、LF3 CL1/CL2、ASTM A694 F42、F46、F48、F50、F52、F56、F60、F65、F70;
ステンレス鋼:ASTM A182 F304、304L、F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8;
合金鋼:ASTM A182 F1、F5a、F9、F11、F12、F22、F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ。
（8）緩いフランジ
首のバット溶接リング緩いフランジ
振動に服従させたとき緩い袖のフランジのバット溶接リング緩い袖の首のフランジ、バット溶接リング緩い袖の板フランジ、平らな溶接リング緩い袖の板フランジ、大会に加えて緩い袖のフランジを、転覆させる版は取付けの後の錠の必要性、そこに棒の穴、これらの穴ボルトがゆるむことを防ぐことができるである。unthreaded磨かれた棒が付いているあるフランジのボルトは薄い棒のフランジのボルトと呼ばれて薄いべきである。この種類のフランジのボルトは可変的な力の関係を促す。鉄骨構造に特別な高力ボルトがある、頭部はより大きく、サイズはまた変わる。
平らな溶接リング緩いフランジ（PJ/SE）
平らな溶接リング緩い袖のフランジは給水および排水の付属品（膨張継手の共通）によって一般に一致する移動可能なフランジである。管および装置はボルトによって接続される。平らな溶接リング緩い袖のフランジを使用する目的は一般に材料を救うことである。その構造は2部に分けられる。管の部品の1つの端は管に接続され、もう一方の端はフランジになされ、フランジの部品はフランジでスリーブを付けられる。フランジの版は低級な材料から成り、材料を救うために管の部品は管と同じ材料の、なされる。
平らな溶接リング緩いフランジ:
1.費用節約。管材料が特別、高いとき、同じ材料のフランジを溶接する費用は高い。
2。それは溶接するか、または処理のために不便でしたりまたは高力を要求する。プラスチック管のような、ガラス鋼管等。
3.組み立てること容易。例えば、フランジのボルト孔を関係の間に一直線に並べるか、または装置のフランジのボルト孔が将来変わることを防ぐことは容易ではない。
平らな溶接リング緩いフランジの不利な点:
1.低圧。
2。溶接リングの強さは（特に厚さが3mmの下にあるとき）低い
平らな溶接リング緩いフランジの生産標準:
国民の標準:GB/T9112-2000 （GB9113·1-2000~GB9123か。4-2000）
アメリカの標準:ANSI B16.5 Class150、300、600、900 1500 （WN、そう、BLのTH、LJ、SW）
日本の標準:JIS 5K、10K、16K、20K （PL、そう、BL、WNのTH、SW）
ドイツの標準:DIN2573、2572、2631、2576、2632、2633、2543、2634、2545 （PL、そう、WN、BLのTH）
化学業界標準の大臣:HG5010-52~HG5028-58、HGJ44-91~HGJ65-91
フランジの標準:HG20592-2009 （PNシリーズ） HG20615-2009 （Calssシリーズ）
機械部門の標準:JB81-59~JB86-59、JB/T74-1994、JB/T79-94~JB/T86-94
圧力容器の標準:NB/T47020-2012~NB/T47027-2012、JB1157-82~JB1160-82 B16.47A/B B16.39 B16.48
リング開先面のフランジおよびフランジ カバー

盲目板
バット溶接リング緩いフランジ6
旋回装置のフランジ
アンカー フランジ
溶接/クラッディングのフランジ
海洋の重ね溶接の鋼鉄フランジ標準的な数:この標準は海産物および海洋工学プロダクトに適用する。主要な材料は次のとおりである:炭素鋼、合金鋼、低温の鋼鉄、ステンレス鋼。

主要なテストおよび点検装置
