商品の詳細:
|
| プロダクト: | 鋼鉄柵の留め具のための鉄道のFishplate | 標準: | Uic、Arema、ASTM、BS、Tb |
|---|---|---|---|
| 指定（Kgs/M）:: | 8kg、9kg、12kg、15kg、18kg、22kg、24kg、30kg、38kg | 穴: | 4の6つの穴 |
| 使用法: | クレーン柵の付属品- Pの柵/QUの柵のための魚のプレート | 項目: | 炭素鋼の線路 |
| ハイライト: | 30kg鉄道の魚のプレート,24kg鉄道の魚のプレート,38kg鉄道の魚のプレート |
||

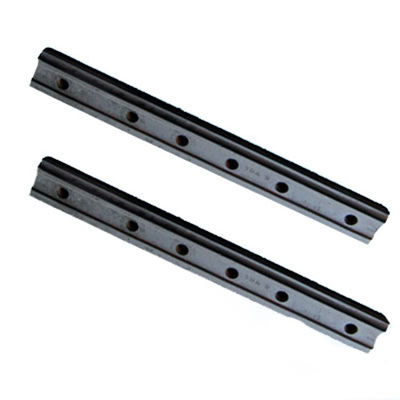

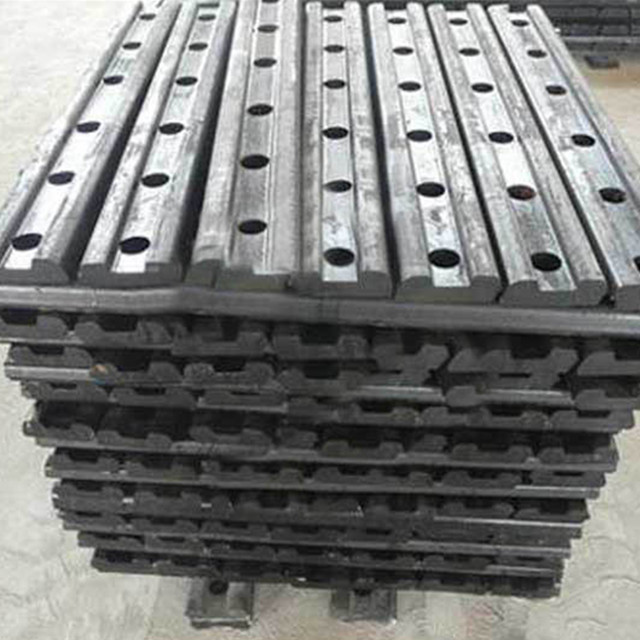

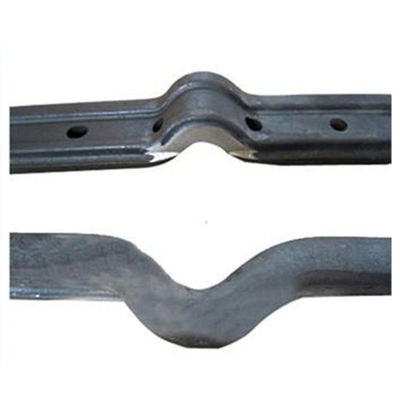

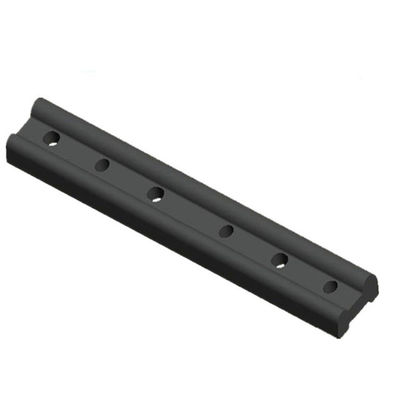

投げる転がされた鉄道の魚のプレート38kg 30kg 24kgの指定
導入
魚のプレートはトラックとトラック間の関係に使用する接続の締める物である。
魚のプレートの出現の質:zmwm02
（1）転がりの後の柵はまっすぐで、重要な曲がることおよびねじりがない。軽く、重い柵のローカル曲がることのためにおよびねじりおよび訂正の量、柵の端の表面の傾斜は標準を超過しない。
（2）柵の表面はきれい、滑らかなべきでひびか、外皮で包むか、または傷のような欠陥があってはならない;端は収縮の印および中間膜を持ってはならない直面する。軽く、重い柵の全面的な表面に割り当てられた欠陥および幾何学的な量がの範囲は標準を超過しない。
Fishplate材料:造られた鋼鉄
指定:これらの魚のプレートは柵、重い柵およびクレーン柵をつけるために適用できる。また顧客の引くことにaccoringを作り出すことができる。
英国工業規格の魚のプレート |
||
タイプ |
標準 |
材料 |
BS75R |
BS47-1 | EUROPEN 等級700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
GB/TBの標準的な魚のプレート |
||
タイプ |
標準 |
材料 |
43KG |
TB/T 2345-2008 | B7 |
50KG |
||
60KG |
||
75KG |
||
英国工業規格の魚のプレート |
||
タイプ |
標準 |
材料 |
BS75R |
BS47-1 | EUROPEN 等級700 |
BS80A |
||
BS90A |
||
BS100A |
||
BS113A |
||
JISの標準的な魚のプレート |
||
タイプ |
標準 |
材料 |
37A |
JIS E 1102-2001 | SS 490 S20C |
50N |
||
CR73 |
||
CR100 |
||
BS113A |
||
AREMA 2007の標準的な魚のプレート |
||
タイプ |
標準 |
材料 |
T- 柵 |
AREMA 2007年 | AREMA GRADE/STEEL GRADE55# |
100lb.ASCE |
||
115RE |
||
132RE |
||
136RE |
||
クレーン柵の標準的な魚のプレート |
||
タイプ |
標準 |
材料 |
104lb.CR |
TB/T 2345-2008 | B7 |
105lb.CR |
||
135lb.CR |
||
171lb.CR |
||
1751b.CR |
||
標準的な長さ:914.4mmのドリル孔か打つこと、4つの穴または6つの穴。 |
||
クレーン柵の付属品- Pの柵/QUの柵の鍛造材および鋳造のための魚のプレートは魚のプレート定義および使用柵の共同棒を転がした
クレーン柵は重負荷を運ぶために設計され、いろいろ適用で使用される。7つの正常なクレーン柵モデルが呼んだP18、P24、P38、P43、QU70、QU80、中国のQU100をある。18kgからのメートルごとの88kgへの柵の重量の範囲。必要とすれば私達に度量衡の換算表を見つけることができる。
各柵の塗布は異なって、効率および寿命を最大にするために設計されなければならない従って正しい柵の選択は一方の端の達成に重大である。
| タイプ | C | B | D | 重量（kg/m） | 標準 | |
| P18 | 40 | 80 | 90 | 10 | 18.06 | YB222-63 |
| P24 | 51 | 92 | 107 | 10.9 | 24.46 | YB222-63 |
| P22 | 50.8 | 93.66 | 93.66 | 10.72 | 22.3 | GB11264-89 |
| P30 | 60.33 | 107.95 | 107.95 | 12.3 | 30.1 | GB11264-89 |
| P38 | 68 | 114 | 134 | 13 | 38.72 | GB183-63 |
| P43 | 70 | 114 | 140 | 14.5 | 44.65 | GB183-63 |
| P50 | 70 | 132 | 152 | 15.5 | 51.51 | GB 183-63 |
| QU70 | 70 | 120 | 120 | 28 | 52.8 | GB3426-82 |
| QU80 | 80 | 130 | 130 | 32 | 63.69 | GB3426-82 |
| QU100 | 100 | 150 | 150 | 38 | 88.96 | GB3426-82 |
| QU120 | 120 | 170 | 170 | 44 | 118.1 | GB3426-82 |
| モデル | S （mm） |
S1 （mm） |
S2 （mm） |
S3 （mm） |
S4 （mm） |
S5 （mm） |
柵のサイズ |
| FP-24 | 400 | 29 | 98 | 137 | 98 | - | P18/ P22/P24 |
| FP-30 | 490 | 36 | 128 | 127 | 128 | - | P30 |
| FP-38 | 790 | 65 | 160 | 110 | 120 | - | P38/ P43 |
| FP-80 | 500 | 52.5 | 121 | 138.5 | 120 | 43 | QU70/QU80 |
Kingrailの供給のさまざまな鉄道プロダクト:
軌道車のスペアー:車輪、車軸、軸受け、シャフト、ボギー スペアー、造ることおよび鋳造プロダクト
線路材料:fisplates、鋼鉄柵および付属品、タイ版、クリップ、ボルトおよびナット、等
小さく、大きい順序は歓迎されている!
